Quạt trần là thiết bị làm mát quen thuộc của nhiều gia đình Việt, khi thời tiết nắng nóng thì quạt trần mang lại luồng gió mát mẻ rộng khắp cho không gian thêm phần dễ chịu. Để dùng quạt trần tiện lợi và bền bỉ hơn thì việc hiểu sơ đồ đấu quạt trần cũng rất cần thiết với mỗi nhà. Dưới đây TLC LIGHTING xin hướng dẫn chi tiết về sơ đồ đấu điện quạt trần để bạn có thêm thông tin hữu ích.
Nội dung chính
1. Quạt trần có cấu tạo như thế nào?
Trước khi tìm hiểu sơ đồ lắp quạt trần chúng ta cần hiểu rõ về cấu tạo của chiếc quạt trần để có thể hiểu hơn về nguyên lý hoạt động của chúng. Cấu tạo cơ bản của quạt trần gồm những bộ phận như sau:
– Động cơ điện: Giúp tạo chuyển động quay cho quạt trần được thiết kế nằm bên trong bầu quạt. Quạt trần TLC Lighting sử dụng 2 loại động cơ chính là BLDC – động cơ không chổi than và AC cho công suất tối đa lên tới 98W.
– Bộ điều khiển tốc độ: Giúp điều chỉnh tốc độ gió của quạt trần với 5 chế độ gió khác nhau. Ngoài ra khi sử dụng quạt trần TLC thì khách hàng có thể dễ dàng nâng cấp bộ điều khiển từ xa theo đúng nhu cầu thực tế của gia đình.
– Cánh quạt trần: Là bộ phận tạo ra luồng gió của quạt trần, thiết kế thường là gỗ, nhựa cao cấp. Thiết kế 5 cánh biên dạng đặc biệt giúp tăng lưu lượng gió tối đa khi quạt hoạt động.
– Hộp điện: là bộ phận kết nối dây điện của quạt trần với hệ thống điện ở trong nhà sẽ được đặt ở vị trí cố định trên trần nhà.
Ngoài ra, còn 1 số bộ phận phụ khác như: ống ty treo, ốc vít, phễu dưới, phễu trên, đèn led trang trí, điều khiển từ xa… đều phục vụ cho việc lắp đặt quạt trần cũng như tạo ra 1 chiếc quạt trần đầy đủ và an toàn cho người sử dụng
>>> Xem thêm: Cấu tạo quạt trần và nguyên lý hoạt động
2. Sơ đồ đấu điện quạt trần
Sơ đồ đấu quạt trần tuy không khó nhưng đòi hỏi kiến thức điện tốt, am hiểu nguyên lý hoạt động của chiếc quạt cũng như sơ đồ điện. Trước tiên, chúng ta cần hiểu về sơ đồ nguyên lý đấu điện quạt trần như thế nào.

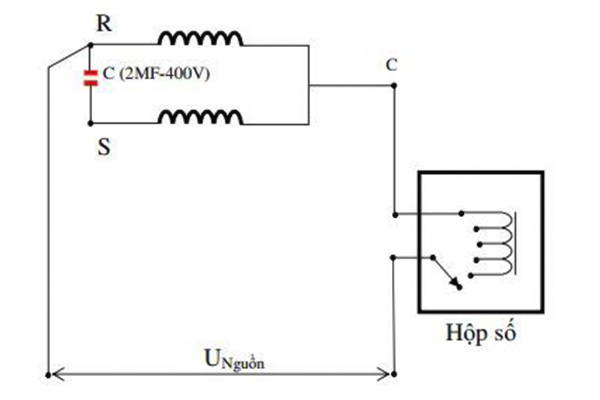

Sơ đồ nguyên lý đấu quạt trần:
Trong đó:
- R: đầu dây chạy
- S: đầu dây đề
- C: đầu dây chung
Để xác định được vị trí từng đầu dây để đấu chính xác theo sơ đồ vận hành quạt, thì sử dụng VOM để xác định các đầu dây như sau:
- Đo điện trở giữa các đầu dây ra để có 3 giá trị : Ra = R23 > Rb = R13 > Rc = R12.
- Tìm ra 2 đầu có điện trở lớn nhất (đầu 2 và 3), thì đầu còn lại là đầu chung 1.
- Tiếp đó, đo điện trở giữa đầu dây chung và 2 đầu còn lại. Đầu nào cho ra giá trị điện trở nhỏ là đầu dây chạy. Đầu nào có giá trị điện trở lớn hơn là đầu dây đề.
Sau đó chúng ta sẽ tiến hành đấu quạt trần đơn giản theo các bước sau:
- Bước 1: Lắp chụp trên của quạt trần và trụ dưới vào trục chính.
- Bước 2: Luồn 3 sợi dây điện ở bầu quạt qua trục.
- Bước 3: Gắn trục treo (ty quạt) với bầu quạt, lưu ý vặn thật chặt ốc và gắn chốt để tránh trường hợp tuột ốc.
- Bước 4: Gắn chặt cánh quạt trần vào bầu quạt bằng tuýp D10.
- Bước 5: Cẩn thận treo quạt vào móc trên trần nhà.
- Bước 6: Đấu dây điện nguồn.
- Bước 7: Khoan lắp hộp số quạt trần để đấu nối của nguồn điện.
>>> Xem thêm: Cách lắp quạt trần không có móc treo
Đấu điện quạt trần cần lưu ý gì?
Để đảm bảo tính an toàn nhất trong quá trình đấu điện quạt trần thì chúng ta cần phải lưu ý những điều sau đây:
- Cần phải xác định vị trí đầu dây dẫn chung, dây dẫn làm việc và dây nguồn khởi động theo sơ đồ đấu quạt trần ở trên.
- Trước khi đấu công tắc thì cần kiểm tra chất lượng của hộp số quạt trần như thế nào.
- Sau khi lắp đặt quạt trần xong thì cần kiểm tra xem quạt đã quay đúng chiều quy định hay chưa để đảm bảo an toàn nhất.

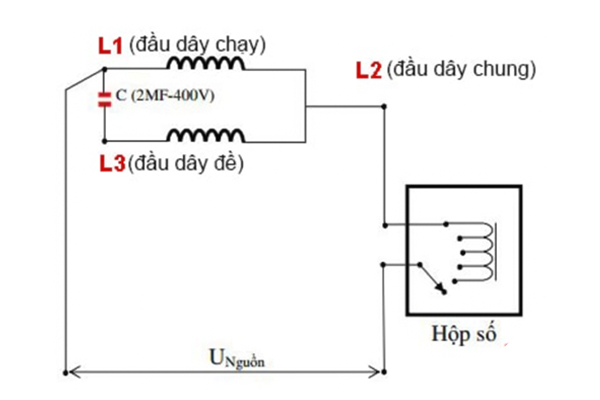

3. Sơ đồ mạch quạt trần
Từ sơ đồ mạch quạt trần ở trên, stator quạt trần gồm 2 cuộn dây gồm cuộn trong là cuộn đề khởi động, cuộn ngoài là cuộn chạy.
Thông thường cuộn chạy sẽ có số vòng dây nhiều hơn cuộn đề. Cuộn đề có điện trở lớn hơn vì cuộn đề dây nhỏ hơn (R=p*l/s), dẫn đến tiết diện nhỏ hơn.
>>> Xem thêm: Lắp quạt trần thạch cao có an toàn không, cách lắp đặt như thế nào?
- L1: là đầu dây chạy
- L3: là đầu dây đề
- L2: là đầu dây chung
Từ sơ đồ ta có thể dễ dàng phân biệt được 3 loại dây này và biết cách đấu nối tụ điện.
4. Mua quạt trần TLC LIGHTING – lắp đặt tại nhà, bảo hành 24 tháng
Với các thông tin về sơ đồ mạch quạt trần, sơ đồ quạt trần, sơ đồ đấu điện quạt trần ở trên chúng tôi tin rằng sẽ giúp quý vị lắp đặt quạt trần dễ dàng hơn rất nhiều.
Mua quạt trần đèn chính hãng TLC LIGHTING, quý vị sẽ được kỹ thuật viên hướng dẫn chi tiết cách lắp đặt như thế nào và được tới tận nhà hỗ trợ lắp đặt cho tới khi ưng ý mới thôi. Ngoài ra, các sản phẩm quạt trần Ecovento, Ecofan do TLC Việt Nam sản xuất đảm bảo chất lượng tốt nhất theo tiêu chuẩn quốc tế, mang lại cho người dùng 1 luồng gió mát dịu êm, tuổi thọ lâu bền theo năm tháng.
